Малотоннажная нефтеперерабатывающая установка
.jpg)
ООО "ОКБ" ГМН" изготавливает малотоннажную (малогабаритную) нефтеперерабатывающую установку.
Установка является комплектным техническим устройством, входящим в комплекс устройств по приемке, подготовке, хранению и переработке нефти на фракции, хранению и отгрузке продуктов переработки.
Установка МНПУ предназначена для первичной переработки нефти по ГОСТ 51858-2002 или стабильного газового конденсата по ОСТ 51.58-79 с целью получения прямогонных фракций:
1. Бензиновая фракция – как сырье для получения автомобильных бензинов или как растворитель парафиновых отложений при обработке нефтяных скважин;
2. Керосиногазойлевая фракция – как дизельное топливо летнее и зимнее по ГОСТ 305-82;
3. Мазутная фракция (остаток перегонки с температурой кипения выше 330 0С) – как топочные мазуты М 40 и М 100 по ГОСТ 10585-75.
Установка
может применяться малыми добывающими и перерабатывающими
предприятиями для производства нефтепродуктов для собственных
нужд; в отдаленных местах, куда доставка продуктов переработки нефти
невозможна или экономически нецелесообразна;
научно-исследовательскими организациями для отработки режимов
разделения жидких углеводородных сред с целью выбора оптимальных
параметров процесса. Установка может также использоваться службами
МЧС при аварийных ситуациях в труднодоступных регионах, а также нефтебазами и складами хранения нефтепродуктов для выделения отдельных фракций нефтепродуктов и повышения их качества.
Установка рассчитана на работу в условиях умеренного климата «У», категория размещения «2» по ГОСТ 15150-69.
Компактные размеры установки позволяют транспортировать ее в кузове грузового автомобиля или изначально разместить МНПУ на автомобильном шасси.
Основные технические данные МНПУ
|
1. |
Рабочая среда: |
газовый конденсат Д2IА1Н4Ф1 ОСТ 51.58-79 нефть 1.1.1.1 ГОСТ Р 51858-2002 |
|
2. |
Производительность: - при отборе бензиновой фракции, м3/час - при отборе керосиногазойлевой фракции, м3/час |
1,6 - 1,7 0,6 - 0,8 |
|
3. |
Мощность установленного оборудования, кВт |
4,5 |
|
4. |
Напряжение электропитания, в |
380, 50 Гц |
|
5. |
Тепловая мощность установки, кВт |
72 - 330 |
|
6. |
Расход топлива на нагрев сырья кг/час |
6,1 - 17,9 |
|
7. |
Вид топлива для горелки печи |
Дизельное топливо ГОСТ 305-82 |
|
8. |
Температура сырья на входе в установку, оС |
≥ 5 |
|
9. |
Давление подачи сырья на входе в печь, МПа |
0,015-1,0 |
|
10.
|
Условные проходы трубопроводов установки, мм - подающих - выпускных |
20 50 |
|
11. |
Максимальные рабочие температуры*: - сырья на выходе из печи, оС - пары сырья в колонне, оС - светлых фракций на выходе из холодильника, оС - кубового остатка на выходе из установки, оС |
360 340 40 120 |
|
12. |
Габаритные размеры, мм, не более - длина - ширина - высота |
5400 2300 2900 |
|
13. |
Масса установки, кг не более |
4300 |
*Температура зависит от выбранного режима переработки и расхода сырья.

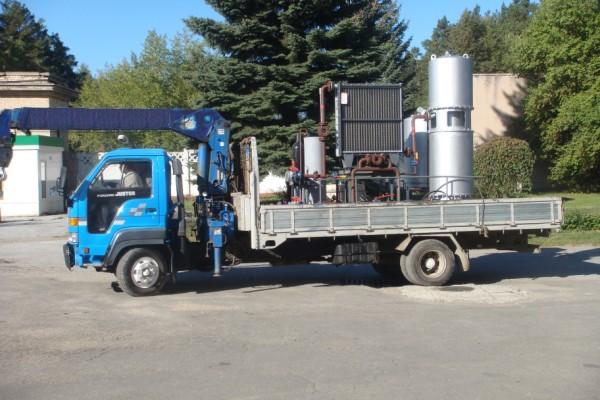

Габаритные размеры и масса установки позволяют перевозить ее автомобильным транспортом:
.jpg)
