Установки разогрева битума
ООО "Гримма-Миасс-Нефтемаш" изготавливает составные части термомасляных нагревателей ТМН, разработанные ООО «ОбиТех»
Нагреватели ТМН обеспечивают нагрев жидкого теплоносителя до 240 °С и непрерывную подачу его во внешнюю нагревательную сеть. Применяются для разогрева битума в битумохранилищах емкостного и ямного типов, догрева до рабочей температуры для подачи в асфальтосмесительную установку или налива в автобитумовозы и автогудронаторы, а также для обогрева технологического оборудования АБЗ (битумные насосные станции, битумная запорная арматура) и трубопроводов подачи битума (битумопроводов).
На нагреватели ТМН получен Сертификат соответствия, Разрешение на применение Ростехнадзора России.
ПРЕИМУЩЕСТВА использования разогрева битума с применением жидкого теплоносителя по сравнению с электрообогревом
- Снижение затрат на разогрев битума
- при работе на газовом топливе - до 8 раз
- при работе на жидком топливе - до 1,5 раз - Уменьшение времени разогрева битума до рабочей температуры - до 2,5 раз
- Значительное улучшение качества подготовки битума за счет отсутствия перегрева и коксования
Конструктивные особенности
- Нагреватели выполнены в виде блока на единой раме
- Конструкция камеры нагрева в виде трубного теплообменника в горизонтальном положении по принципу многоканального котла
- Форма камеры нагрева - цилиндрическая
- Расширительный бак размещен на дымовой трубе
- Функционирование нагревателя и аварийная остановка осуществляются автоматически, заправка, запуск в работу и плановые остановки - автоматизированы
- Управление нагревателя по температуре теплоносителя
Технические характеристики
| Характеристики | ТМН-450Г |
ТМН-450Ж |
|
| Тип горелки | газовая (Weishaupt, Германия) |
жидкотопливная (Weishaupt, Германия) |
|
| Топливо | природный газ |
дизельное топливо |
|
| Теплопроизводительность, кВт | 450 |
450 |
|
| Расход топлива, max, м куб/час (кг/час) | 51 |
44 |
|
| Мощность горелки, Max, кВт | 550 |
570 |
|
| Марка теплоносителя | Масло-теплоноситель АМТ-300, теплоноситель Mobitherm 603, теплоноситель Addinol XW15 |
||
| Температура нагрева теплоносителя, max, град.С | до 240 |
||
| Давление подачи теплоносителя, МПа | 0,6 |
||
| Тип цпркулярного насоса | Центробежный насос NIT , NTT (Allweiler, Германия), Sterling (Германия) |
||
| Тип запорной арматуры | Сильфонная фланцевая (Германия) |
||
| Мощность электрооборудования, кВт | 14,0 |
||
| Длина, мм | 3935 (в транспортном положении 4500) |
||
| Ширина, мм | 2230 |
||
| Высота, мм | 5690 с дымовой трубой (в транспортном положении 2350) |
||
| Масса, кг | 4560 |
||

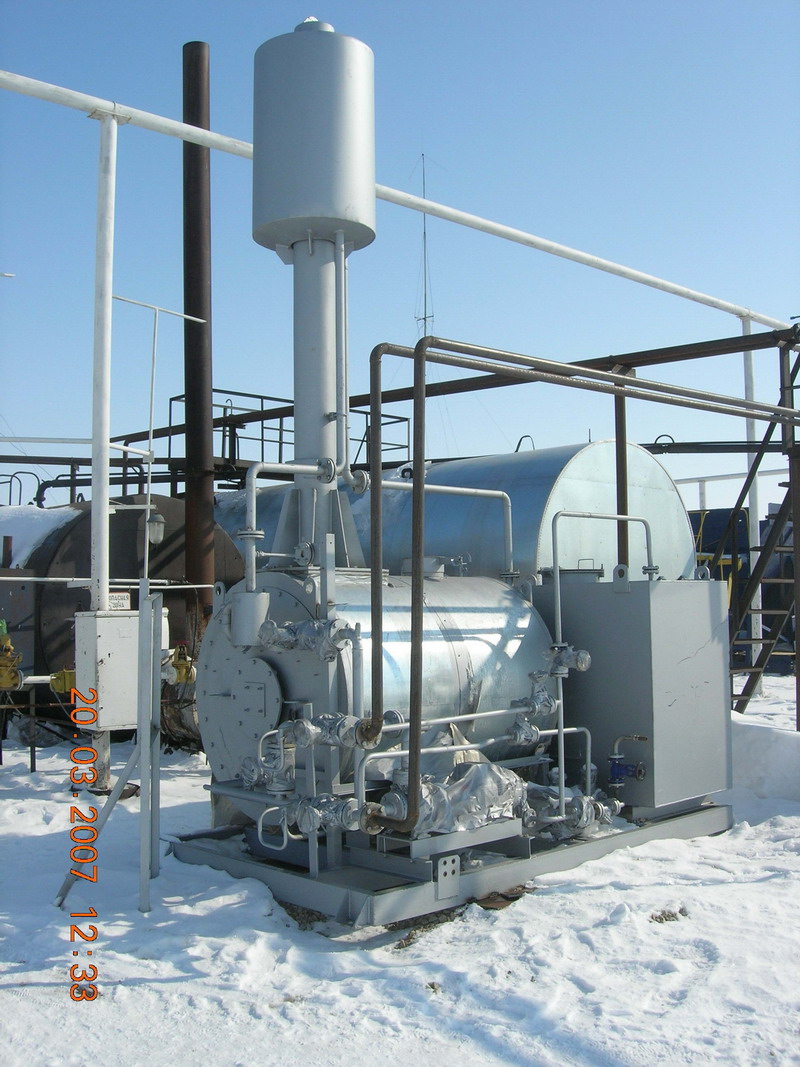

Все агрегаты нагревателя ТМН смонтированы на единой раме, что позволяет транспортировать его без разборки, снимая только дымовую трубу.
Нагрев масла-теплоносителя осуществляется в цилиндрической горизонтальной камере нагрева с верхним отводом дымовых газов, в которой горизонтально расположены внутрений и наружный спиральные змеевики из труб, образуя два хода для дымовых газов, из которых первый служит камерой сгорания и радиационной зоной теплообмена. Конвективная зона нагрева образуется между внутренним, наружным змеевиками и корпусом нагревателя. Теплообмен в этой зоне осуществляется на обратном ходе дымовых газов.
Функционирование нагревателя ТМН и аварийная остановка происходят автоматически, заправка, запуск в работу и плановая остановка - автоматизировано. Управление нагревателя осуществляется по температуре теплоносителя.
Аварийная остановка нагревателя ТМН осуществляется при:
- понижении (повышении) давления газа;
- уменьшении давления воздуха в горелке;
- отсутствии пламени горелки;
- отсутствии циркуляции теплоносителя;
- повышении температуры теплоносителя выше допустимой;
- падении уровня теплоносителя в расширительном баке ниже допустимого уровня;
- пропадании электропитания нагревателя.
Схема аварийной остановки нагревателя следующая: выключается горелка, прекращается подача топлива, отключается циркуляционный насос, осуществляется продувка топки нагревателя.
